KAMERAMODUL EINRICHTEN
Stand April 2019

Seit Mitte Mai 2013 ist für den Raspberry Pi nun ein Kamera-Modul erhältlich. Sie bietet einen 5 MPixel Sensor und ist kompatibel mit dem Raspberry Pi Modell A und Modell B. Der Sensor der Kamera ist für Fotoaufnahmen bis zu einer Auflösung von 2592 x 1944 und für Videos bis 1080p HD, bei 30 Frames/s, geeignet.

Neues Infrarot Kameramodul PiNoIR

Pi NoIR ist die neue Infrarot-Version des Raspberry Pi Kameramoduls. Die IR Kamera bietet ebenfalls einen 5 MPixel Sensor und ist kompatibel mit dem Raspberry Pi Modell A und Modell B. Sie erweitert die Anwendungsmöglichkeiten zum Beispiel für die Astrofotografie oder aber zusammen mit einem Infrarotfilter für die Infrarot-Fotografie.

Bild: Beide Kameramodule im Vergleich

Kamera einrichten

Nachdem die Kamera angeschlossen ist, sollte zuerst die Raspberry Pi Firmware aktualisiert werden.

sudo apt-get install ca-certificates git-core binutils rpi-update
sudo rpi-update

Danach muss der Kame­ra­-Sup­port in Raspbian akti­viert wer­den:

sudo raspi-config

Dort wie folgt konfigurieren:

7 Advanced Options - A3 Memory Split (nur bei Nutzung des Kameramoduls notwendig)
How much should the GPU have? "128"

5 Interfacing Options - P1 Camera
Would you like the camera interface to be enabled? "Ja"

Zum Abschluss muss der Raspberry Pi noch reboo­tet wer­den, bevor die Kamera genutzt werden kann.

Bilder aufnehmen

Um ein einzelnes Bild mit der Kamera auf­zu­neh­men, genügt der Befehl:

raspistill -o test.jpg

Hier ist jetzt ISO 200 (mögliche Werte sind 100, 200, 320, 400, 500, 640, 800) und die JPEQ-Qualität 100 ausgewählt worden.

raspistill -ISO 200 -q 100 -o test.jpg

Mit dem Dateimanager des Desktops kann man sich das aufgenommene Bild ansehen.

Videos aufnehmen

Um ein kurzes, 5-sekündiges Video mit der Standardauflösung von 1920×1080 aufzuzeichnen:

raspivid -o video.h264

Zur Wiedergabe oder zur Konvertierung von aufgenommenen Videos sind die folgenden Pakete hilfreich:

sudo apt-get install omxplayer
sudo apt-get install ffmpeg
sudo apt-get install alsa-base alsa-utils pulseaudio mpg123
sudo apt-get install mplayer mplayer-gui
sudo apt-get install gpac

Um das erzeugte H264-Video in das gebräuchlichere MPEG4-Format umzuwandeln, greifen wir auf ein kleines Zusatzprogramm zurück:

MP4Box -fps 30 -add video.h264 video.mp4

Aufgenommene Videos können mit den folgenden Befehlen wieder gegeben werden:

omxplayer <dateiname>.mp4
omxplayer -o hdmi <dateiname>.mp4 (Audio over HDMI)
omxplayer rtmp://<dateiname>.mp4
omxplayer rtmp://<dateiname>.h264

Grafisches Userinterface

Es gibt auch ein grafisches Userinterface für raspistill und raspivid.

https://github.com/Billwilliams1952/PiCameraApp

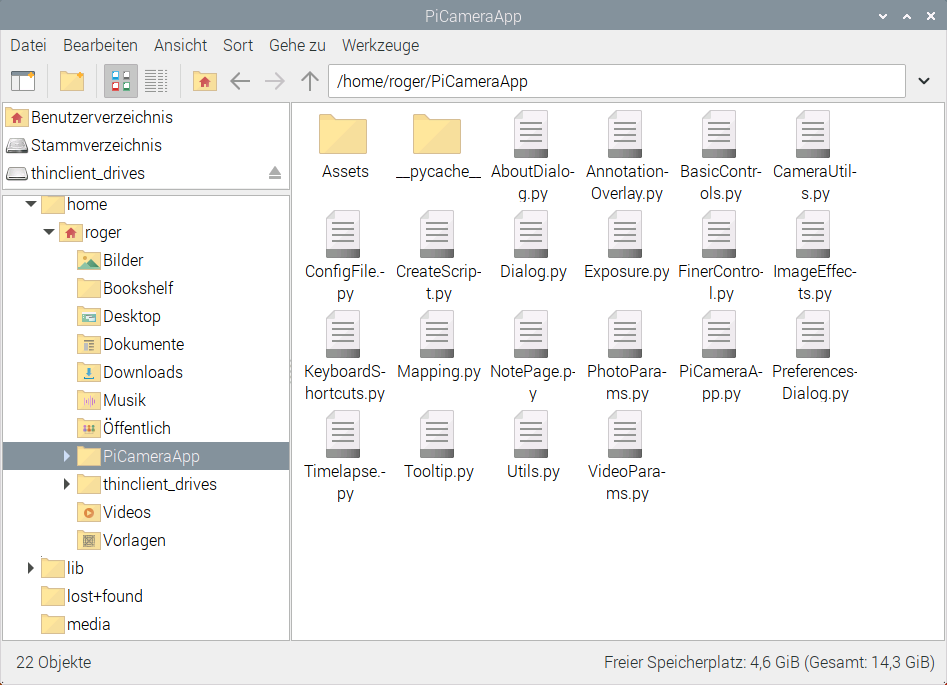

Wenn man sich an die Anweisungen hält und alle notwendigen Module installiert, dann bekommt man die PiCameraApp mit Python3 zum Laufen. Also eine Console öffnen, in das Source-Verzeichnis wechseln und mit

python3 PiCameraApp.py

das Programm starten.

Hinweis

Für die ersten Versuche mit der Kamera empfehle ich den Betrieb des Raspberry Pi in einer reinen Terminalemulation mit einem angeschlossenen Monitor. Dazu muss der automatische Start des Desktop deaktiviert werden.
